Praktické riešenie na úrovni vybavenia pre vysokokvalitnú výrobu kompozitov
Úvod
Pri lisovaní pomocou Sheet Molding Compound (SMC) výrobcovia často čelia dvom kritickým problémom s kvalitou:
- Krátke zábery (neúplné vyplnenie formy)
- Popáleniny (sčernenie povrchu alebo pripálenie)
Tieto chyby sú široko pozorované na vonkajších paneloch automobilov, krytoch batérií EV, elektrických krytoch a konštrukčných kompozitných komponentoch.
Zatiaľ čo úpravy procesu, ako je zmena hmotnosti materiálu, teploty formy alebo rýchlosti zatvárania, môžu poskytnúť čiastočné zlepšenie, často nedokážu úplne odstrániť chyby.
Základné obmedzenie nesúvisí len s procesom – je silne spojené so zachytením vzduchu vo vnútri dutiny formy.
Na riešenie tohto, moderný high-end SMC lis na lisovanie es sú stále viac vybavené integrovaným systémom funkcie vákua.
Prečo vznikajú krátke výstrely a stopy po popáleninách pri formovaní SMC
Hoci k tomu prispieva viacero faktorov, hlavná príčina väčšiny defektov je konzistentná:
Zachytený vzduch vo vnútri dutiny formy počas lisovania
Keď nie je možné správne vypustiť vzduch počas zatvárania formy:
- Tok materiálu je zablokovaný
- Rozloženie tlaku sa stáva nerovnomerným
- Vzduch je stlačený a prehriaty
- Objavujú sa popáleniny alebo čierne škvrny
- Materiál sa nemôže dostať do oblastí hlbokých dutín, čo spôsobuje krátke výstrely
Toto je obzvlášť dôležité pri veľkých alebo zložitých častiach SMC.
Obmedzenia tradičnej optimalizácie procesov
Výrobcovia sa často snažia vyriešiť tieto problémy:
- Nastavenie hmotnosti náboja
- Optimalizácia vzoru nabíjania
- Zvýšenie teploty formy
- Zmena kriviek rýchlosti zatvárania
Tieto úpravy však nemôžu odstrániť hlavnú príčinu:
Vzduch zostáva zachytený vo vnútri dutiny bez ohľadu na ladenie procesu
Pokiaľ je prítomný vzduch, bude:
- Odolajte toku materiálu
- Vytvorte lokalizované prehriatie počas kompresie
- Spôsobiť nekonzistentné vyplnenie dutiny
Preto samotná optimalizácia procesov má svoje vlastné obmedzenia.
Kľúčové riešenie: Integrovaná funkcia vákua v kompresnom lise SMC
Efektívnejším prístupom je kontrolovať prostredie plesní priamo odstránením zachyteného vzduchu.
To je dosiahnuté prostredníctvom integrovaného systému vákuovej funkcie na lise na lisovanie SMC.
Na rozdiel od samostatných vákuových formovacích strojov je tento systém priamo integrovaný do lisu a zahŕňa:
- Systém vákuovej pumpy
- Vákuová vyrovnávacia nádrž
- Formujte vákuové kanály a potrubia
- Rozhranie ovládania vákua integrované do HMI lisu (systém dotykovej obrazovky)
Ako funguje funkcia vákua v lisovaní SMC
Počas lisovacieho cyklu pracuje vákuový systém v koordinácii s fázami uzatvárania lisu:
Odvod vzduchu pred úplným stlačením
Pred úplným uzavretím formy:
- Vzduch vo vnútri dutiny sa odsaje
- Vnútorný tlak je výrazne znížený
- Riziko zachytenia vzduchu je minimalizované
Prevencia popálenín spôsobených stláčaním vzduchu
Pri konvenčnom lisovaní:
Zachytený vzduch → rýchle stlačenie → lokalizovaný tepelný skok → degradácia živice → stopy po popálení
S pomocou vákua:
- Objem vzduchu je výrazne znížený
- Účinok kompresného tepla je minimalizovaný
- Povrchové pálenie a čierne škvrny sú výrazne znížené
Zlepšený tok materiálu a zníženie krátkych záberov
Odstránením odporu vzduchu:
- Materiál SMC tečie plynulejšie
- Odpor prietokovej vzdialenosti je znížený
- Zlepšuje sa vyplnenie hlbokých dutín
- Komplexné geometrie sú vyplnené dôslednejšie
Prečo je integrovaná funkcia vákua efektívnejšia ako procesné úpravy
V mnohých prípadoch môže procesné ladenie zlepšiť defekty len čiastočne.
Je to preto, že základný problém je fyzický, nielen procedurálny:
Zachytenie vzduchu je obmedzenie na úrovni systému, nie problém na úrovni parametrov
Platí to najmä pre:
- Veľké vonkajšie diely automobilov
- Puzdrá na batérie EV
- Konštrukčné prvky hlbokých dutín
- Povrchové kompozitné panely triedy A
V týchto aplikáciách poskytujú stabilné výsledky iba riešenia na úrovni zariadení.

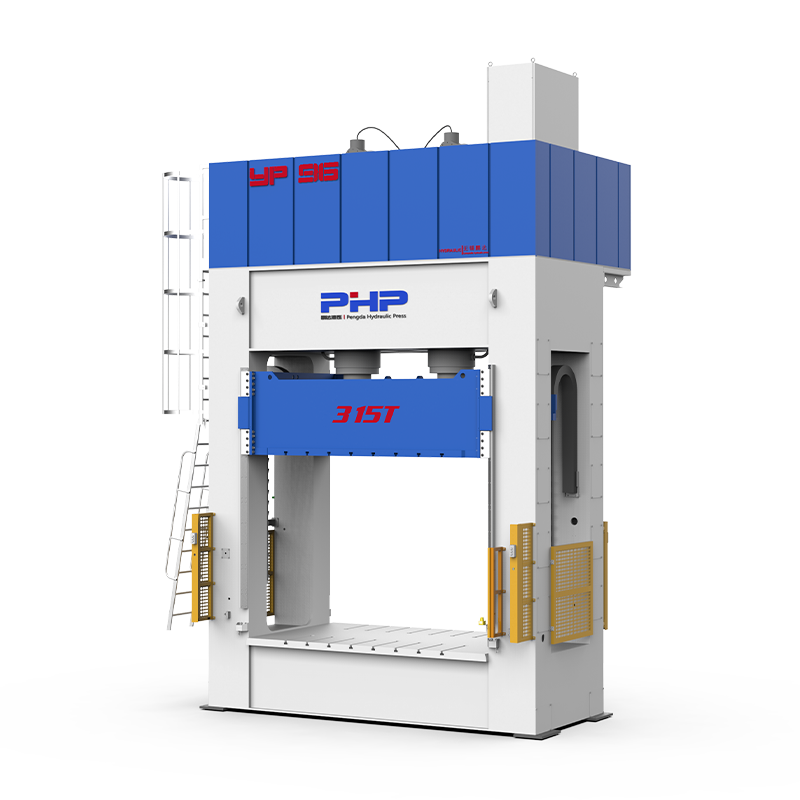

Integrovaný vákuový lisovací systém PHP SMC
PHP Press navrhuje pokročilé lisy na tvarovanie kompozitov s plne integrovanou funkciou vákua.
Konfigurácia systému
- Nezávislý systém vákuovej pumpy
- Vákuová skladovacia nádrž pre stabilnú kontrolu tlaku
- Dizajn vákuového rozhrania formy
- Automatizovaný systém riadenia vákuového ventilu
Inteligentný riadiaci systém HMI
Vákuová funkcia je plne integrovaná do ovládacieho rozhrania lisu:
- Nastaviteľné časovanie vákua
- Synchronizované riadenie vákuového a lisovacieho cyklu
- Monitorovanie podtlaku v reálnom čase
- Plne programovateľné parametre tvarovania
Koordinácia so servo hydraulickým lisovacím systémom
V kombinácii s hydraulickým ovládaním poháňaným servomotorom:
- Rýchlosť zatvárania sa stáva vysoko presnou
- Vákuové a tlakové stupne sú synchronizované
- Stabilita toku materiálu je výrazne zlepšená
Záver
Krátke výstrely a popáleniny pri lisovaní SMC sú primárne spôsobené vzduchom zachyteným vo vnútri dutiny formy.
Tradičné úpravy procesu môžu iba znížiť symptómy, ale nemôžu odstrániť hlavnú príčinu.
Integrovaný systém vákuovej funkcie na lise na lisovanie SMC poskytuje priame a efektívne riešenie:
- Odstránenie zachyteného vzduchu pred stlačením
- Zlepšenie správania toku materiálu
- Redukcia popálenín a čiernych škvŕn
- Zlepšenie konzistencie vyplnenia dutín
Táto technológia sa čoraz viac využíva v špičkovej výrobe automobilových a elektrických kompozitov, kde sú kvalita povrchu a štrukturálna spoľahlivosť rozhodujúce.
PHP Press sa špecializuje na pokročilé lisy na lisovanie SMC s integrovanými vákuovými systémami navrhnutými na zlepšenie stability výroby a kvality dielov.
