RTM Molding Press zvyšuje efektivitu výroby

Odomknutie vyššej produktivity s pokročilou technológiou RTM Press

Snaha o dokonalosť výroby si vyžaduje neustálu inováciu v procesnej technológii a lis na prenos živice (RTM) je kľúčovým zariadením na tejto ceste. Posun od tradičných metód otvoreného formovania alebo pomalších techník výroby kompozitov, moderné RTM formovací lis ponúka prístup uzavretého systému, ktorý výrazne zvyšuje rýchlosť výroby, zlepšuje kvalitu dielov a znižuje plytvanie materiálom a vplyv na životné prostredie. Tento článok sa ponorí hlboko do hlavných výhod integrácie RTM lisu do vášho výrobného pracovného toku a poskytuje podrobnú analýzu jeho prevádzkových princípov, kľúčových výhod a kritických faktorov, ktoré je potrebné zvážiť pre úspešnú implementáciu. Preskúmame, ako táto technológia nielen zvyšuje efektivitu, ale otvára aj nové možnosti na vytváranie vysokovýkonných, zložitých kompozitných dielov, ktorých výroba bola predtým náročná alebo nákladná. Pochopením všetkých možností procesu RTM môžu výrobcovia robiť informované rozhodnutia na zefektívnenie svojich operácií, zníženie celkových nákladov na diel a získanie konkurenčnej výhody na trhu.

Ako lis RTM transformuje výrobu kompozitných dielov

Základná operácia RTM formovacieho lisu zahŕňa vstrekovanie tekutej živice do uzavretej formy obsahujúcej suchý vláknitý predlisok. Tento zdanlivo jednoduchý proces je riadený precíznou kontrolou množstva parametrov, ktoré spolu určujú kvalitu a konzistenciu finálneho dielu. Transformácia zo surovín na hotový komponent s vysokou pevnosťou je dôkazom inžinierskej vyspelosti lisovacieho systému RTM.

Procesný cyklus RTM krok za krokom

Typický RTM cyklus možno rozdeliť do niekoľkých odlišných etáp, z ktorých každá je kritická pre úspech operácie. Pochopenie tohto cyklu je nevyhnutné na to, aby ste pochopili, ako lis zvyšuje efektivitu.

• Príprava formy a umiestnenie predlisku: Proces začína prípravou dvoch polovíc zhodnej kovovej formy. Aplikuje sa separačný prostriedok, aby sa zabezpečilo ľahké vybratie hotového dielu z formy. Suchá vláknitá výstuž, ktorá môže byť vo forme tkanín, šitých rohoží alebo pletených predliskov, sa presne nareže a umiestni do spodnej polovice dutiny formy. Tento predlisok definuje štrukturálne vlastnosti a tvar finálnej časti.
• Uzatváranie a upnutie formy: Horná polovica formy sa potom spustí na spodnú polovicu a výkonný hydraulický alebo elektrický systém lisu RTM aplikuje značnú upínaciu silu na utesnenie formy. Táto sila je rozhodujúca, aby odolala vnútornému tlaku generovanému počas vstrekovania živice bez toho, aby došlo k oddeleniu formy alebo k vybuchnutiu. Presnosť upínacieho systému zaisťuje, že hrúbka dielu je konzistentná a opakovateľná v tisíckach cyklov.
• Injekcia a vytvrdzovanie živice: Vopred zmiešaný živicový systém, často termosetový polymér, ako je epoxid, vinylester alebo polyester, sa odplyní, aby sa odstránil zachytený vzduch, a potom sa vstrekuje do uzavretej formy pod kontrolovaným tlakom a prietokmi. Živica preteká vláknitým predliskom, dôkladne zmáča vlákna a vytláča vzduch cez strategicky umiestnené otvory. Po naplnení formy sa časť udržiava v podmienkach s kontrolovanou teplotou, aby sa vytvrdila, čo je proces, pri ktorom živica podlieha chemickej reakcii, aby sa stala pevnou, tuhou plastovou matricou.
• Deformovanie a následné spracovanie: Po dokončení cyklu vytvrdzovania sa upínacia sila uvoľní, forma sa otvorí a hotový diel sa vyberie. V závislosti od aplikácie môže dielec prejsť drobným dodatočným spracovaním, ako je orezanie prebytočného materiálu alebo vŕtanie otvorov, ale často ide o výrobok takmer čistého tvaru, ktorý výrazne znižuje sekundárnu prácu v porovnaní s inými metódami.

Kľúčové systémové komponenty pre optimálny výkon

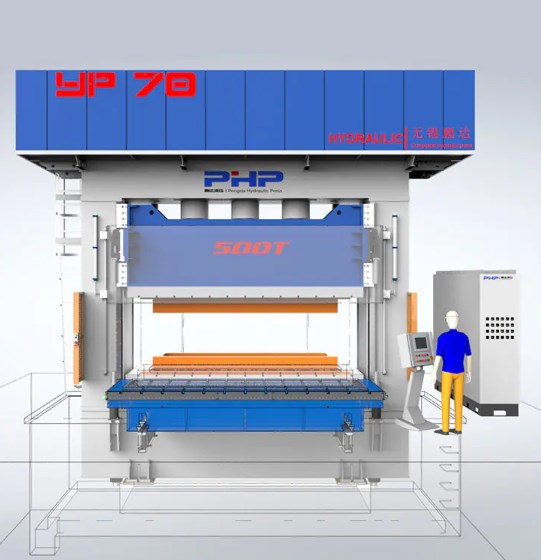

Efektívnosť celého procesu RTM do značnej miery závisí od výkonu a integrácie jeho základných komponentov. Moderný lis RTM je viac než len upínacie zariadenie; je to integrovaná produkčná bunka.

• Lisovací rám a upínacia jednotka: Toto je chrbtica systému, ktorá poskytuje štrukturálnu integritu a silu potrebnú na udržanie formy zatvorenej. Moderné lisy ponúkajú programovateľné a vysoko opakovateľné upínacie sily.
• Vstrekovací systém: To zahŕňa merače živice a katalyzátora, miešačky a vstrekovacie čerpadlá. Presnosť dávkovania a miešania je životne dôležitá pre dosiahnutie konzistentnej chémie živice a následne konzistentných mechanických vlastností v konečnej časti.
• Jednotka riadenia teploty formy (TCU): TCU cirkuluje tepelnú tekutinu cez kanály vo forme, aby ju zahriala na presnú teplotu potrebnú pre optimálny tok živice a kinetiku vytvrdzovania. Presná regulácia teploty je nespochybniteľná pre dosiahnutie krátkych cyklov a vysoko kvalitných dielov.
• Programovateľný logický radič (PLC): PLC je mozgom prevádzky, automatizuje celý cyklus od uzavretia formy a upnutia až po vstrekovanie, vytvrdzovanie a vyberanie z formy. Ukladá receptúry pre rôzne časti, čím zabezpečuje opakovateľnosť a umožňuje zaznamenávanie údajov na účely kontroly kvality.

Kritické faktory pre výber správneho RTM zariadenia

Výber RTM lisu je významnou kapitálovou investíciou a rozhodnutie musí byť založené na dôkladnom zhodnotení vašich špecifických výrobných potrieb. Lis, ktorý je dokonale vhodný pre jednu aplikáciu, môže byť pre inú nedostatočný. Preto je prvoradé podrobné posúdenie technických špecifikácií, prevádzkových požiadaviek a dlhodobých cieľov výroby. Pre výrobcov, ktorí chcú optimalizovať svoj proces, rozumejú nuansám špecifikácie nízkotlakového stroja RTM je základným východiskom. Nízkotlakové systémy ponúkajú výrazné výhody vrátane znížených nákladov na nástroje, možnosti používať menej robustné formy a nižšiu spotrebu energie, vďaka čomu sú ideálne pre veľké diely, ako sú lopatky veterných turbín alebo vane, kde nie sú potrebné extrémne vysoké vstrekovacie tlaky.

Analýza upínacej sily a veľkosti dosky

Upínacia sila meraná v tonách a veľkosť dosky, ktorá definuje maximálnu plochu formy, sú dve najzákladnejšie, no zároveň kritické špecifikácie. Požadovaná upínacia sila je určená projektovanou plochou dielu (vrátane žľabového systému) a maximálnym vstrekovacím tlakom očakávaným vo vnútri dutiny formy. Nedostatočná upínacia sila povedie k vychýleniu formy a vybuchnutiu, vytváraniu odpadu a vyžaduje si prácu po spracovaní. Nižšie uvedená tabuľka poskytuje všeobecné porovnanie toho, ako veľkosť dielu koreluje s typickými požiadavkami na upínaciu silu.

Okrem sily sa veľkosť dosky musí prispôsobiť fyzickým rozmerom formy vrátane akýchkoľvek pomocných prípravkov, ako sú hydraulické sťahováky jadra alebo posúvače. Je tiež dôležité zvážiť otvorenie denného svetla (maximálna výška formy, ktorú lis akceptuje) a zdvih lisu, aby sa zabezpečila kompatibilita s vašimi nástrojmi.

Hodnotenie riadiacich systémov a integrácie automatizácie

Úroveň sofistikovanosti riadiaceho systému lisu priamo ovplyvňuje jednoduchosť použitia, opakovateľnosť a integritu dát. Moderný systém na báze PLC s dotykovou obrazovkou HMI (Human-Machine Interface) umožňuje operátorom zadávať a ukladať stovky receptúr dielov. Kľúčové parametre, ako je vstrekovací tlak, prietok, teplota živice a teplota formy, by sa mali monitorovať a kontrolovať v uzavretej slučke. Pri prevádzkach zameraných na veľkoobjemovú výrobu by mal byť kľúčovým faktorom potenciál automatizácie. Zahŕňa to integráciu s robotmi na nakladanie predliskov a vykladanie hotových dielov, ako aj so zariadeniami proti prúdu a po prúde. Robustný riadiaci systém je to, čo umožňuje výrobcovi konzistentne vyrábať vysokokvalitné diely a poskytuje údaje o sledovateľnosti, ktoré vyžaduje mnoho vyspelých odvetví.

Zvyšovanie kvality dielov a dosahovanie nákladovej efektívnosti

Primárnou hnacou silou pre prijatie technológie RTM je výrazné zlepšenie kvality dielov a súvisiace ekonomické výhody. Na rozdiel od procesov otvoreného formovania vyrába RTM diely s dvoma dokončenými, hladkými povrchmi (strana A a strana B), čo je veľmi žiaduce pre estetické aplikácie. Výsledkom procesu uzavretej formy je tiež oveľa konzistentnejší pomer vlákien k živici a vynikajúce mechanické vlastnosti, pretože architektúra vlákna nie je narušená počas fázy nanášania živice. Pri hodnotení celkovej hodnotovej ponuky je nevyhnutné viesť a analýza nákladov a výnosov RTM vs . Zatiaľ čo počiatočná investícia do RTM lisu a prispôsobených kovových foriem je vyššia ako do nástrojov na ručné kladenie, dlhodobé úspory sú značné a mnohostranné.

Vynikajúce mechanické vlastnosti a povrchová úprava

Kvalitné výhody RTM sú nepopierateľné. Proces umožňuje použitie vysokovýkonných kontinuálnych vláknitých výstuží, ktoré sú ukladané kontrolovaným spôsobom, aby sa optimalizovala pevnosť a tuhosť v špecifických smeroch. Výsledkom konsolidácie pod tlakom a teplom je kompozit s veľmi nízkym obsahom dutín (typicky menej ako 1 %), čo sa priamo premieta do vyššej medzilaminárnej pevnosti v šmyku a odolnosti proti únave. Okrem toho povrch, ktorý kopíruje povrch formy, má výnimočnú kvalitu, často dosahuje povrchovú úpravu triedy A priamo z formy, čo eliminuje alebo drasticky znižuje potrebu prípravy na brúsenie a lakovanie. Toto je ostrý kontrast k ručnému kladeniu, kde je otvorená strana dielu drsná a vyžaduje značné úsilie na dosiahnutie prijateľného povrchu.

Zníženie prevádzkových nákladov a vplyvu na životné prostredie

Ekonomické výhody RTM siahajú ďaleko za úspory práce. Proces uzavretej formy obsahuje emisie styrénu (pre polyesterové a vinylesterové živice) a VOC (prchavé organické zlúčeniny) oveľa efektívnejšie ako otvorené formovanie, čo pomáha výrobcom splniť prísne environmentálne predpisy a vytvárať bezpečnejšie pracovisko. Využitie materiálu je tiež efektívnejšie. Pri ručnom ukladaní je typický prebytok živice, čo vedie k odpadu a ťažším častiam. Presné vstrekovanie RTM riadi množstvo použitej živice, čo vedie k nižšej hmotnosti dielu a zníženiu nákladov na materiál. Nasledujúci zoznam uvádza kľúčové oblasti úspory nákladov:

• Zníženie nákladov práce: RTM je oveľa menej náročné na prácu ako ručné pokladanie. Jeden operátor môže často riadiť viacero lisov, zatiaľ čo ručné kladenie vyžaduje kvalifikovaných pracovníkov pre každú časť.
• Účinnosť materiálu: Presné dávkovanie živice a uzavretá forma minimalizujú odpad, čo vedie k priamej úspore surovín.
• Znížené prepracovanie a šrot: Vysoká opakovateľnosť a automatizácia RTM vedú k trvalo dobrým dielom, čím sa dramaticky znižuje miera odmietnutia a náklady spojené s opravou chybných dielov.
• Nižšie náklady na ochranu životného prostredia: Znížené emisie znižujú zaťaženie ventilačných a vzduchových systémov, čo vedie k nižším prevádzkovým nákladom závodu.

Optimalizácia procesu RTM pre zložité geometrie

Keďže dopyt po ľahkých, pevných a zložito tvarovaných kompozitných dieloch rastie, schopnosť procesu RTM prispôsobiť sa zložitým návrhom sa stáva hlavnou výhodou. Úspešné lisovanie dielov s hlbokým ťahaním, podrezaním alebo rôznymi hrúbkami si však vyžaduje sofistikovaný prístup k návrhu formy aj riadeniu procesu. Pre inžinierov, ktorí riešia tieto výzvy a hľadajú to najlepšie Parametre RTM tvarovania pre hrubé kompozity je spoločná a kritická úloha. Hrubé časti sú náchylné na neúplné zmáčanie alebo exotermické prehriatie počas vytvrdzovania, čo môže viesť k vnútorným dutinám alebo praskaniu matrice. Optimalizácia parametrov, ako je umiestnenie vstrekovacieho uzáveru, umiestnenie odvzdušňovacieho otvoru, vstrekovací tlak a viacstupňový cyklus vytvrdzovania, sú nevyhnutné na zabezpečenie toho, aby živica úplne prenikla do predlisku a vytvrdila rovnomerne bez defektov.

Stratégie lisovania zložitých a hlboko ťahaných dielov

Výroba dielov so zložitou geometriou si vyžaduje starostlivé plánovanie, aby sa zabezpečilo rovnomerné prúdenie živice a úplné vyplnenie dutiny formy. Kľúčovou stratégiou je použitie softvéru výpočtovej dynamiky tekutín (CFD) na simuláciu toku živice počas fázy plnenia. Táto simulácia pomáha identifikovať potenciálne suché miesta alebo race-tracking (preferenčný tok pozdĺž kanálov s nižším odporom) pred vytvorením jednej formy. Na základe simulácie môžu inžinieri optimalizovať počet a umiestnenie vstrekovacích brán a vetracích otvorov. Pre diely s hlbokým ťahom môže byť potrebné použiť viacero vstrekovacích bodov, aby sa zabezpečilo, že živica dosiahne všetky oblasti predlisku súčasne. Okrem toho môže forma obsahovať prvky, ako sú klzáky alebo zdvíhadlá na vytvorenie podrezania, čo umožňuje odformovanie dielu bez poškodenia.

Zabezpečenie rovnomerného vytvrdnutia a minimalizácia zvyškového napätia

V zložitých častiach môžu rozdiely v hrúbke viesť k rôznym rýchlostiam vytvrdzovania. Hrubšie časti vytvrdzujú pomalšie v dôsledku tepelnej hmoty alebo sa môžu prehriať v dôsledku exotermickej povahy reakcie živice. Toto nerovnomerné vytvrdzovanie môže zablokovať zvyškové napätia, čo vedie k deformácii dielu alebo rozmerovej nepresnosti po demontáži. Aby sa tomu zabránilo, systém riadenia teploty formy musí byť presne zónovaný, aby dodával rôzne teploty do rôznych oblastí formy, čím sa podporuje rovnomernejší profil vytvrdzovania v celej časti. Okrem toho, použitie živicového systému s nižšou špičkovou exotermickou teplotou a prispôsobenie cyklu vytvrdzovania s vhodnými časmi zdržania a rýchlostí sú životne dôležité opatrenia na riadenie procesu na dosiahnutie rozmerovej stability v zložitých RTM častiach.

Udržiavanie vášho RTM lisu pre dlhodobú spoľahlivosť

Aby sa zaistilo, že lis RTM bude aj naďalej poskytovať vysokú účinnosť a kvalitu dielov počas celej svojej prevádzkovej životnosti, o proaktívnom a systematickom režime údržby nemožno vyjednávať. Neplánované prestoje sú jedným z najväčších nákladov vo výrobe a často sú výsledkom zanedbanej údržby. Dobre udržiavaný lis nielenže funguje spoľahlivejšie, ale zachováva si aj svoju presnosť, ktorá priamo súvisí s konzistenciou dielov, ktoré vyrába. Komplexný plán údržby lisu RTM by sa mali dôsledne rozvíjať a dodržiavať, vrátane denných, týždenných, mesačných a ročných úloh. Tento harmonogram by mal vychádzať z odporúčaní výrobcu, ale mal by byť prispôsobený aj špecifickému objemu výroby a podmienkam prostredia vo vašom zariadení.

Základné denné a týždenné kontroly údržby

Mnoho kritických problémov je možné identifikovať a predchádzať im jednoduchými každodennými vizuálnymi kontrolami a rutinnými kontrolami. Tieto úlohy sú prvou líniou obrany proti veľkým poruchám.

• Denné kontroly: Operátori by mali kontrolovať úniky hydraulického oleja okolo valcov, ventilov a potrubí. Skontrolujte hladinu hydraulického oleja v nádrži. Počúvajte neobvyklé zvuky čerpadiel, motorov alebo upínacieho mechanizmu. Vizuálne skontrolujte hadice ohrievača a spoje na jednotke riadenia teploty formy, či nevykazujú známky opotrebovania alebo netesnosti.
• Týždenné kontroly: Vyčistite platne, aby ste zabránili tomu, aby nečistoty ovplyvňovali zarovnanie formy alebo kvalitu dielu. Skontrolujte stav hydraulickej kvapaliny, či nevykazuje známky kontaminácie alebo degradácie. Overte kalibráciu snímačov tlaku a teploty. Skontrolujte tesnosť elektrických spojov a známky prehriatia.

Proaktívna dlhodobá údržba a výmena komponentov

Okrem denných a týždenných úloh je potrebný aj podrobnejší plán údržby, ktorý rieši opotrebovanie komponentov v priebehu času. Pre zariadenia pracujúce na viac zmien je otázka ako zvýšiť výkon pomocou multidenného RTM lisu často vzniká. Lis s viacnásobným denným svetlom, ktorý obsahuje viacero formovacích staníc medzi svojimi doskami, môže dramaticky zvýšiť výkon tým, že umožňuje vytvrdzovanie jednej časti, zatiaľ čo druhá sa vstrekuje a tretia sa demontuje. Tento zložitý stroj však vyžaduje ešte prísnejší plán údržby. Medzi kľúčové činnosti dlhodobej údržby patria:

• Generálna oprava hydraulického systému: Dôležitá je pravidelná výmena hydraulickej kvapaliny a filtrov. Postupom času sa tesnenia a hadice v hydraulickom systéme znehodnotia a mali by byť vymenené v rámci programu preventívnej údržby, aby sa predišlo katastrofickým poruchám.
• Kontrola dosky a spojovacej tyče: Dosky musia byť skontrolované z hľadiska rovinnosti a spojovacích tyčí, či nemajú známky natiahnutia alebo ryhovania. Nesprávne zarovnanie môže spôsobiť nerovnomernú upínaciu silu a variácie hrúbky dielu.
• Servis vstrekovacieho systému: Presné merače, miešačky a čerpadlá vstrekovacieho systému sa musia pravidelne čistiť a udržiavať, aby sa zabránilo usadzovaniu živice a zabezpečila sa presná kontrola pomeru. Statické mixéry by sa mali vymeniť podľa odporúčania.
• Overenie riadiaceho systému: PLC, snímače a bezpečnostné blokovania by sa mali pravidelne testovať a kalibrovať, aby sa zaistilo, že fungujú správne, zachovávajú opakovateľnosť procesu a bezpečnosť operátora.

Investíciou do kultúry disciplinovanej údržby môžu výrobcovia maximalizovať prevádzkyschopnosť, výkon a návratnosť investícií svojho lisu na formovanie RTM, čím zaistia, že zostane základným kameňom efektívnej výroby v nasledujúcich rokoch.
