I. Prečo je norma CE obzvlášť dôležitá pre kompozitné hydraulické lisy?
V oblasti tvarovania kompozitných materiálov servo kompozitné hydraulické lisy a lisovacie lisy sa stali základným zariadením pre procesy lisovania a zvyčajne sa používajú v kombinácii s SMC formy na vytvorenie kompletných lisovacích systémov SMC.
S neustálym vývojom kompozitných materiálov smerom k ľahkému dizajnu a štrukturálnej integrácii sú teraz lisy na lisovanie kompozitov široko používané v nasledujúcich sektoroch:
- Nákladné autá a autobusy
- Poľnohospodárska a stavebná technika
- E-mobilita
- Železničná doprava
- Mestský nábytok, okrem iného
V týchto aplikačných scenároch nie sú hydraulické lisy zodpovedné len za výkon tvárnenia, ale priamo súvisia aj s bezpečnosťou operátora, dlhodobou prevádzkovou stabilitou a celkovou zhodou výrobnej linky. Z tohto dôvodu má rastúci počet európskych zákazníkov, ktorí kupujú kompozitné hydraulické lisy po prvýkrát z Číny, tendenciu sústrediť sa na jednu kľúčovú otázku:
Aké sú základné rozdiely medzi hydraulickými lismi vyhovujúcimi CE a hydraulickými lismi vyrobenými podľa domácich noriem?
Je potrebné zdôrazniť, že označenie CE nie je len certifikačný štítok, ale komplexný bezpečnostný systém, ktorý prebieha počas celého životného cyklu stroja – od návrhu a výroby až po inštaláciu a prevádzku.
II. Základné rozdiely vo filozofii dizajnu
Podľa domácich noriem sa dizajn hydraulického lisu zvyčajne riadi výrobnými požiadavkami, ako je tonážna kapacita, efektívnosť tvarovania, náklady na vybavenie a dodacia lehota. Aj keď je tento prístup vhodný pre mnohé lokálne výrobné prostredia, primárne sa zameriava na to, či stroj dokáže dokončiť svoju výrobnú úlohu.
Na rozdiel od toho, servokompozitné hydraulické lisy kompatibilné s CE musia zaobchádzať s kontrolou rizika ako s hlavným konštrukčným obmedzením, pričom musia spĺňať požiadavky na výkon formovania. Rámec CE vyžaduje systematickosť hodnotenie rizika ktoré sa majú vykonať vo fáze koncepčného návrhu s vopred definovanými riešeniami na úrovni konštrukcie alebo systému pre potenciálne riziká počas prevádzky, údržby, uvádzania do prevádzky a abnormálnych podmienok.
Táto filozofia „bezpečnosti od návrhu“ znamená, že zhodu s CE nemožno dosiahnuť jednoduchým pridávaním komponentov po výrobe, ale musí byť od začiatku integrovaná do celkovej koncepcie stroja.
III. Tri základné bezpečnostné systémy hydraulických lisov vyhovujúcich CE
Z hľadiska implementácie sú požiadavky CE na kompozitné hydraulické lisy realizované skôr prostredníctvom jasne definovaných bezpečnostných systémov ako abstraktných princípov. Tieto požiadavky sa sústreďujú hlavne do troch oblastí: mechanická bezpečnosť, hydraulická bezpečnosť a elektrická bezpečnosť , pričom všetky spolu súvisia a sú nevyhnutné.
Mechanická bezpečnosť
Podľa noriem CE je primárnym cieľom mechanickej bezpečnosti znížiť vystavenie personálu nebezpečným oblastiam prostredníctvom samotného konštrukčného návrhu, a nie spoliehať sa len na prevádzkové postupy alebo skúsenosti operátora. Pre veľké kompozitné hydraulické lisy s dlhými zdvihmi a častými požiadavkami na údržbu je mechanická bezpečnosť obzvlášť dôležitá.
Mechanický dizajn v súlade s CE musí systematicky zohľadňovať scenáre prevádzky a údržby, ako je bezpečný prístup k stroju, vstup na vyvýšené miesta a spoľahlivé zabezpečenie pohyblivých komponentov počas servisu. Tieto požiadavky priamo ovplyvňujú celkové usporiadanie stroja a nie sú voliteľnými doplnkami.
Typické CE mechanické bezpečnostné opatrenia zahŕňajú:
- Bezpečnostné rebríky , navrhnuté tak, aby spĺňali normy pre výšku, sklon a protišmykové vlastnosti
- Špičkové údržbové plošiny so zábradlím , ktorá poskytuje ochranu proti pádu počas servisu
- Údržbové prístupové cesty a bezpečnostné vzdialenosti , zabezpečenie primeraného priestoru pre pohyb personálu a núdzovú evakuáciu
- Posuvné mechanické uzamykacie systémy , ako sú uzamykacie zariadenia SITEMA, na bezpečné držanie posúvača počas údržby a zabránenie neúmyselnému zostúpeniu

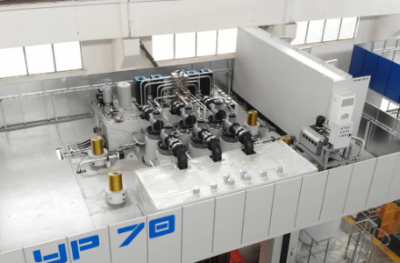

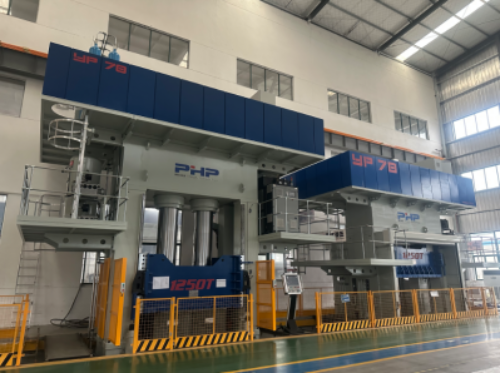

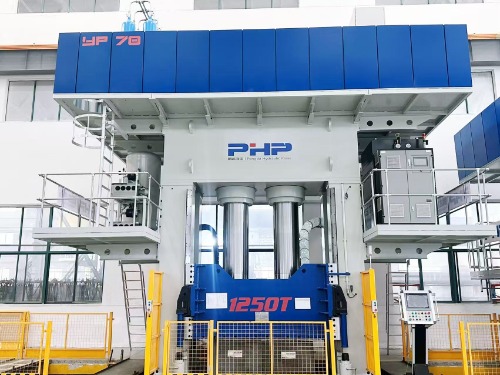

Špičková platforma údržby

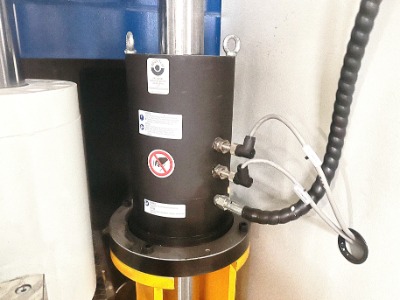

Posuvný uzamykací systém
Na porovnanie, domáce štandardné lisy sa často viac spoliehajú na prevádzkové postupy ako na izoláciu štrukturálneho rizika.
Hydraulická bezpečnosť
Hydraulický systém je hnacím jadrom kompozitného hydraulického lisu a tiež vysoko rizikovou oblasťou. Podľa noriem CE musia hydraulické systémy nielen poskytovať výkon, ale musia byť aj čisté bezporuchový správanie.
To znamená, že aj v extrémnych podmienkach, ako je prasknutie hadice, porucha ventilu alebo porucha ovládania, sa systém musí vrátiť do bezpečného stavu, aby sa zabránilo nekontrolovanému pohybu alebo zraneniu osôb.
Typické CE hydraulické bezpečnostné opatrenia zahŕňajú:
- Bezpečnostné ventily inštalované na valcoch , zabraňujúce rýchlemu zostupu sklzu v prípade straty tlaku
- Ochranné reťaze pre hydraulické hadice , obmedzujúce bičovanie hadice v prípade prasknutia
- Nadbytočná logika riadenia tlaku a pohybu , zabezpečujúce bezpečné správanie za všetkých podmienok

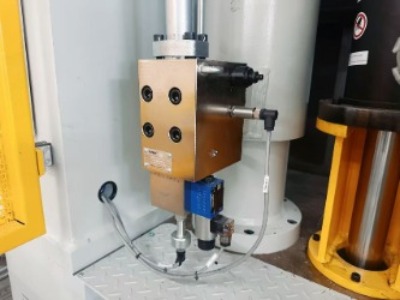

Bezpečnostný ventil

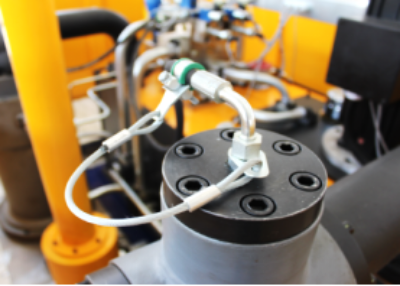

Ochranný reťazec proti prasknutiu
V niektorých domácich štandardných lisoch môžu byť takéto bezpečnostné prvky zjednodušené alebo vynechané a namiesto toho sa spoliehajú na riadenie založené na skúsenostiach.
Elektrická bezpečnosť
Elektrická bezpečnosť je jedným z najsystematickejších a prísne kontrolovaných aspektov zhody CE a predstavuje jeden z najjasnejších rozdielov v porovnaní s domácimi štandardnými strojmi. Hodnotenie CE sa zameriava nielen na kvalitu komponentov, ale aj na integritu logiky funkčnej bezpečnosti.
Typické konfigurácie elektrickej bezpečnosti CE zahŕňajú:
- Bezpečnostné PLC s redundanciou a autodiagnostikou
- Bezpečnostné svetelné závesy typu L pre viacsmernú ochranu oblasti formovania
- Laserové skenery pre dynamické monitorovanie oblasti
- Tlačidlá núdzového zastavenia , umiestnené podľa noriem
- Plne zdokumentované a overiteľné bezpečnostné programy zabezpečenie sledovateľnosti a testovateľnosti

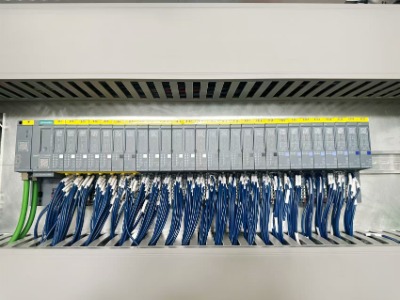

Safety PLC

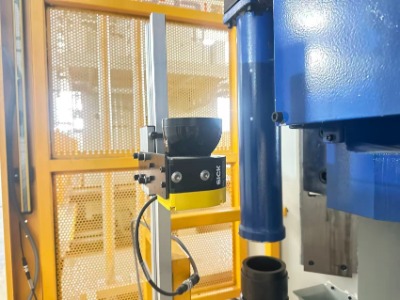

Laserový skener

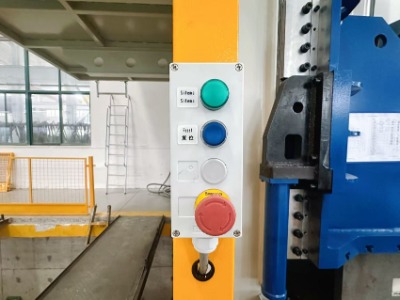

tlačidlo núdzového zastavenia

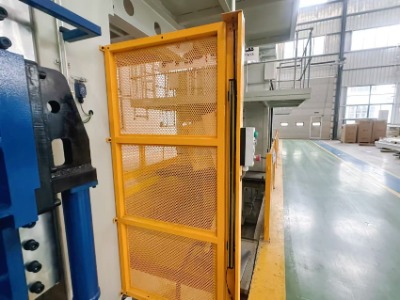

Bezpečnostný svetelný záves typu L
Zatiaľ čo ovládacie skrine sa môžu navonok javiť podobne, hodnotenia CE zdôrazňujú vnútornú logickú architektúru, redundanciu a konzistentnosť s technickou dokumentáciou.
IV. Technická dokumentácia a systém zodpovednosti
Zhoda s CE presahuje rámec fyzického stroja a zahŕňa kompletný systém technickej dokumentácie. Tieto dokumenty nie sú len súčasťou požiadaviek na dodávku, ale sú tiež nevyhnutné pre zhodu počas celého životného cyklu zariadenia.
Úplný technický súbor CE zvyčajne obsahuje správy o hodnotení rizík, hydraulické a elektrické schémy, návody na obsluhu a údržbu a vyhlásenia o zhode. Tieto dokumenty zohrávajú kľúčovú úlohu pri auditoch, vyšetrovaniach nehôd a určovaní zodpovednosti.
V. Záver: Hydraulické lisy vyhovujúce CE ako systémové inžinierske riešenie
Pre servo kompozitné hydraulické lisy (vrátane lisov SMC, lisov LFT-D, lisov HP-RTM, lisov GMT atď.), zhoda CE nie je jednoduchým doplnením bezpečnostných prvkov po inštalácii. Namiesto toho predstavuje a holistická filozofia bezpečnosti , systematicky integrovaná do konštrukčného návrhu stroja, bezpečnostných funkcií, riadiacej logiky a konečných aplikačných scenárov, pričom jadrom je hodnotenie rizík a riadi sa predpismi a normami.
Pre customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
